ESP32 Cheap Yellow Display

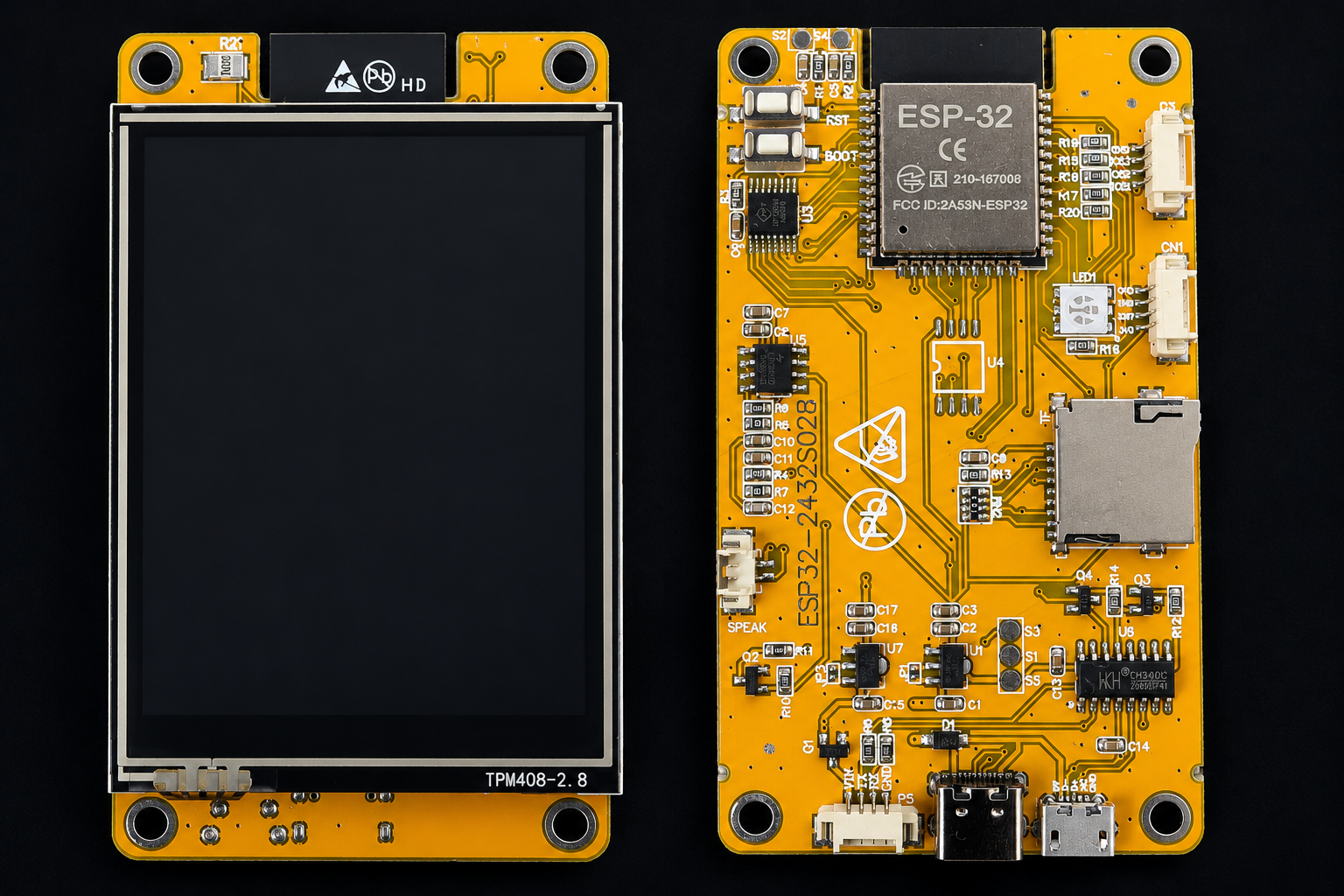

Verwendet wird das beliebte ESP32-2432S028R Touchdisplay mit 2.8 Zoll TFT Touchscreen.
Geschichte des Projekts

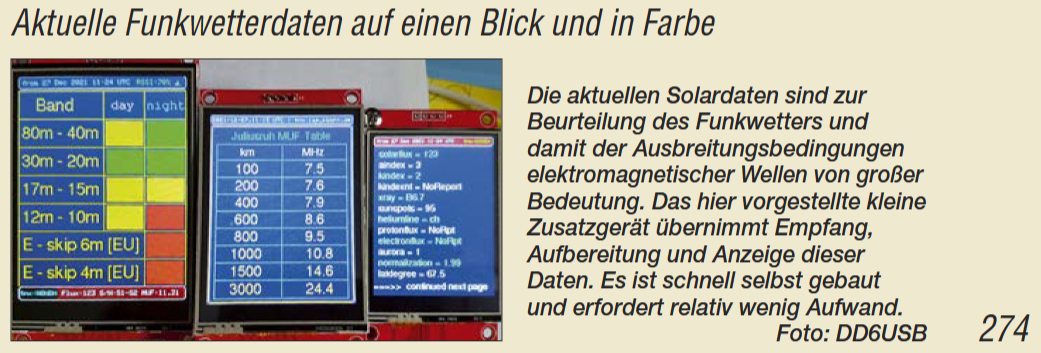

Die ursprüngliche Idee eines Funkwetter-Displays basiert auf einem Artikel in der Zeitschrift FUNKAMATEUR 4/2022. Damals wurde ein kleines Selbstbauprojekt vorgestellt, mit dem aktuelle Funkwetterdaten auf einem Display angezeigt werden konnten.
Die technische Grundidee stammt ursprünglich von:
blog.unixweb.de
Der damalige Artikel ist hier erhältlich:
FUNKAMATEUR 4/2022
Ich griff die Idee wieder auf, entschied mich jedoch gegen eine Weiterentwicklung der damaligen Software. Stattdessen habe ich die komplette Software von Grund auf neu entwickelt.
Die heutige Software wurde vollständig neu programmiert. Aufbau, Bedienung, Darstellung und sämtliche Funktionen unterscheiden sich grundlegend vom damaligen Projekt. Es wurden keine Programmteile, Menüs oder Anzeigefunktionen übernommen.
Das heutige Funkwetter-Display ist somit eine eigenständige Neuentwicklung von mir, die lediglich die ursprüngliche Grundidee eines kompakten Funkwetter-Anzeigegerätes aufgreift.
Für die Entwicklung wurde ein ESP32-2432S028R (CYD) verwendet. Ziel war es, eine moderne, übersichtliche und leicht bedienbare Lösung für Funkamateure zu schaffen.
Wenn ihr die von mir bereitgestellte Software verwendet, beachtet bitte: Die Software ist nicht kompatibel mit der ursprünglichen Software aus dem Projekt von 2022. Wer die damalige Version nutzen möchte, muss diese selbst aus den ursprünglichen Quellen beschaffen. Ob diese heute noch verfügbar oder lauffähig ist, kann ich nicht garantieren.
ESPConnect Web öffnen
Die Web-Version von ESPConnect direkt im Browser öffnen.
https://thelastoutpostworkshop.github.io/ESPConnect/
ESP32 verbinden
Das ESP32-2432S028R per USB-C Kabel mit dem Computer verbinden.
Browser Zugriff erlauben
Im Browser den Zugriff auf den COM-Port erlauben und den ESP32 auswählen.
Flash Datei auswählen
Das originale DO7MCL Flash-Image auswählen.
funkwetter-display-do7mcl.bin
Kompletten Flash schreiben
Startadresse:
0x000000
Danach Flash starten.
Funkwetter Display starten
Nach dem Flashen startet das Display automatisch im Hotspot-Modus.
Anschließend kann WLAN, Locator und Stadt eingerichtet werden.
Wichtiger Hinweis
Das Flash-Image ist ausschließlich für das ESP32-2432S028R Cheap Yellow Display vorgesehen.
Andere ESP32 Displays können inkompatible Touch- oder Displaycontroller besitzen.
